数控水刀装置系统软硬件组成及原理

　　数控水刀装置系统可以广泛地应用于各种金属和非金属材料的切割加工，而且能够实现机械切割设备难以实现的特种曲线加工，特别是其人机交互性能良好、工作压力和切割比能耗较低、整套系统成本低廉等优点，在石材切割加工方面具有很好的应用发展前景。下边我们一块看下其软硬件组成及原理。

　　1.硬件组成及原理

　　从高压泵出来的高压水流一股通往磨料罐的上部;一股经节流阀后流入磨料罐底部使磨料流态化，以便注入到高压水流管路中去;磨料在静水压力和自重的联合作用下通过供料阀进入混合室，经节流阀流入混合室的高压水流，在混合室与磨料充分混合后，经管路至喷嘴内的振荡腔，在振荡腔内产生脉冲振荡由下游喷嘴喷出，形成脉冲磨料水射流。×轴和Y轴步进电机、高压水泵和阀等的操作由数控柜控制。喷嘴固定喷嘴架子上，X轴步进电机驱动X轴丝杆旋转，丝杆带动喷嘴架子在X轴导轨上滑动，而X轴导轨又固定在Y轴滑座上通过Y轴滑座在Y轴导轨上滑动来实现喷嘴架子的Y向移动。这样喷嘴就可以实现在二维平面内沿任意指定的轨迹移动，完成预先设计图形的切割。

　　2.软件系统组成

　　整套数控水刀软件包括全绘编程、参数设置、矢量位图、文件处理和帮助信息等几大模块。全绘编程界面中可以如AutoCAD软件一样方便地绘制所需的图形，直接存储为数控文件并且不需要描点;扫描图形也可以直接转换成数控文件:也可以人工直接绘制形成数控文件。保存图形后直接进行控制切割走刀。在切割之前，首先要设置好相关切割参数，如喷嘴直径、工作压力、磨料供给量(即磨料浓度)等。除了在该软件界面中绘制加工的图形外，还可以直接调用其他形式的图形文件如 CAD图形文件、扫描图形文件、bmp格式的图形文件等。

　　该数控水刀装置系统具有人机交互方便、工作压力和切割比能耗较低、整套系统成本低廉等优点，而且能够实现机械切割设备难以实现的二维平面内的任意曲线加工，特别是在石材切割加工方面具有很好的应用发展前景。

　　佛山市永盛达机械有限公司（品牌：永达机电）是一家专业研发和制造陶瓷、岩板、石材、玻璃及金属深加工机械的国家级高新技术企业。凭借卓越的创新能力，成为陶瓷、石材装备行业的标杆型企业，公司总部与制造基地坐落于广东省佛山市国家级高新技术工业区，占地面积40000多平米。

　　公司成立以来的28年里，工厂与各种自动化机器获得了多种国际认证，例如ISO9001、CE、CCC、IEC，高品质的自动化机器源源不断地销往世界各地。永达设备远销美国、加拿大、俄罗斯、澳大利亚、印度、阿联酋、东南亚、埃及、南非等几十个国家和地区。 永达机电拥有先进的生产设施与精密的检测仪器，例如多台日本高端品牌马扎克五轴CNC加工设备以及瑞士进口的三坐标检测仪器。

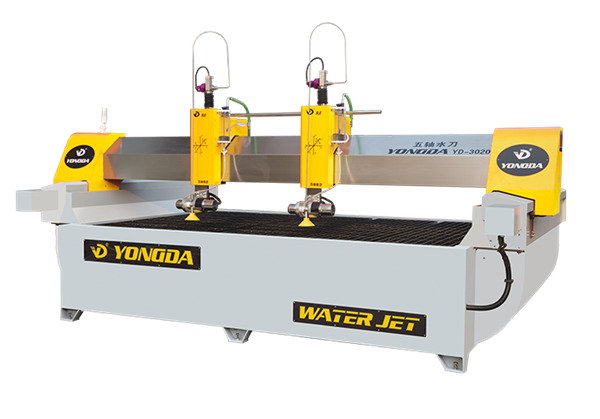

　　永达机电自2000年开始研发生产超高压万能水射流切割机（水刀），永达水刀以出色的稳定性、耐用性、技术创新在业内享誉盛名，连续推出了三轴，四轴，AB五轴和AC五轴水切割机，销售数量在业内处于领先地位。五轴桥切拥有自主研发的切割软件，软件傻瓜式操作，功能齐全，是园林工程，大理石岩板全屋定制和卫浴加工厂的加工利器。
